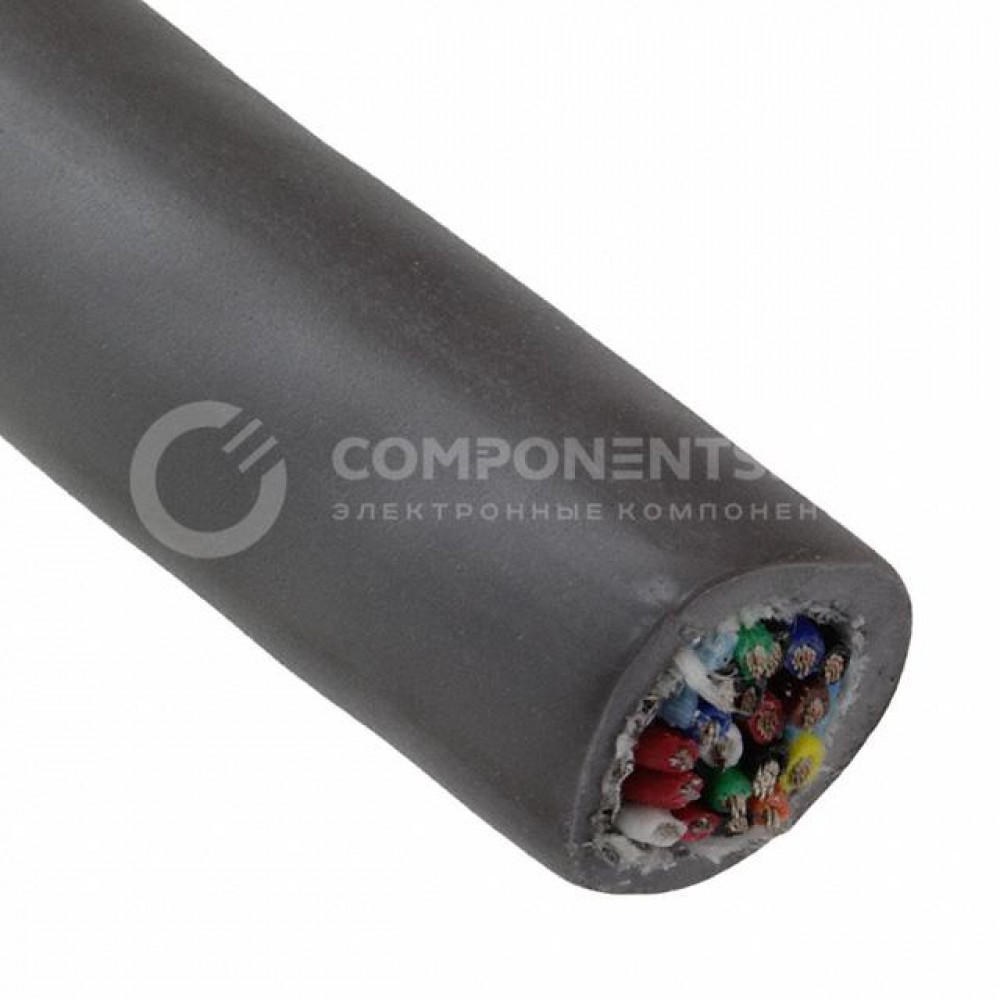

86710CY SL005 Многопарный кабель

Многожильный, многопарный кабель с экранированием.

Технические характеристики

• Тип кабеля: Многопарный.
• Количество проводников: 20 (10 пар).
• Калибр проводника (AWG): 22 AWG.
• Конструкция проводника: Многожильный, луженая медь (19 жил калибра 34 AWG).
• Номинальный диаметр одной жилы: 0.81 мм.
• Изоляция: Полужесткий поливинилхлорид (ПВХ).
• Номинальная толщина стенки изоляции: 0.254 мм.
• Номинальный диаметр изолированной жилы: 1.32 мм.
• Цветовая кодировка пар:
  • Пара 1: Черный-красный
  • Пара 2: Черный-белый
  • Пара 3: Черный-зеленый
  • Пара 4: Черный-синий
  • Пара 5: Черный-коричневый
  • Пара 6: Черный-желтый
  • Пара 7: Черный-оранжевый
  • Пара 8: Красный-зеленый
  • Пара 9: Красный-белый
  • Пара 10: Красный-синий
• Экранирование: Комбинированное, включает фольгу и оплетку (технология SupraShield).
• Оболочка: Маслостойкий поливинилхлорид (ПВХ).
• Цвет оболочки: Серый (грифельный).
• Номинальное напряжение: 600 В.
• Диапазон рабочих температур: От -5°C до +90°C.
• Минимальный радиус изгиба: 5-кратный внешний диаметр кабеля.
• Длина кабеля в бухте: 30.48 м.
• Номинальный внешний диаметр кабеля: 12.67 мм.
• Соответствие стандартам: UL AWM Style 2587, CSA AWM I A/B, II A/B FT1; Соответствует требованиям испытаний на маслостойкость согласно VDE 0472, раздел 803.

Преимущества

• Высокая эффективность защиты от электромагнитных и радиочастотных помех (ЭМП/РЧП) благодаря двойному экранированию.
• Повышенная устойчивость к воздействию масел.
• Широкий диапазон рабочих температур, обеспечивающий стабильную работу в различных климатических условиях.
• Гибкость конструкции за счет многожильных проводников, что упрощает монтаж.

Области применения

Данный кабель предназначен для использования в промышленных системах управления, автоматизации, приборостроении и системах передачи данных. Он подходит для приложений, требующих надежной защиты от помех и устойчивости к неблагоприятным условиям окружающей среды, включая воздействие масел, в диапазоне температур от -5°C до +90°C.
